Beschreibung

PIN-Code + NFC Sensor Leser Unterputz + SRM IP66

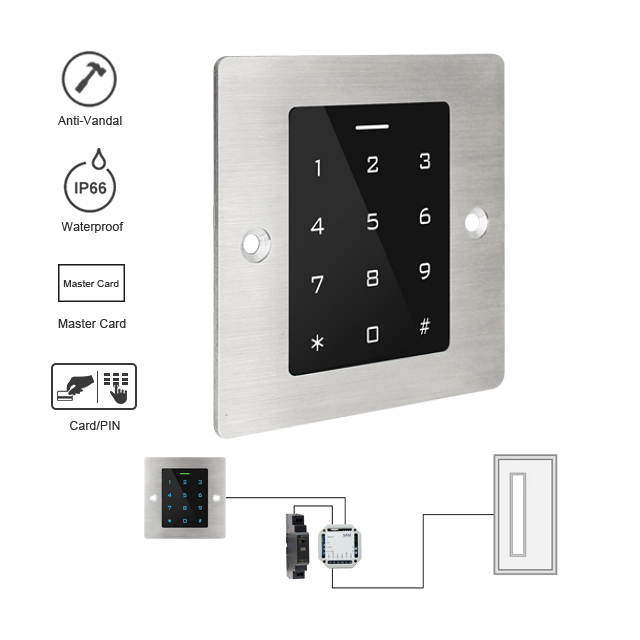

Der AE-PR1S ist ein hybrider Zugangskontroller, der sowohl PIN-Codes als auch RFID-Karten verwendet.

Hier sind die wichtigsten Merkmale:

• Zugangsmethoden: Öffnung per PIN-Code oder RFID-Karte
• Benutzerkapazität: Speichert bis zu 990 PIN-Codes
  und 6 RFID-Karten-Benutzer
• Bauweise: Robuste Edelstahl-Front, spritzwassergeschützt (IP66)
• Installation: Unterputzmontage
• Sicherheitsfunktionen: Kann im Standalone-Modus oder
  mit Sicherheitsrelais-Modul (SRM) betrieben werden
• Einsatzbereiche: Wohnhäuser, Büros, öffentliche Einrichtungen
• Ansteuerung: Geeignet für elektrische Türöffner, Garagentore und Alarmanlagen

Highlights

• PIN-Code und RFID-Erkennung
• 990 PIN-Code / RFID-Karten
• Suchgeschwindigkeit < 1 Sec
• Nichtflüchtiger EPROM-Speicher
• Edelstahl Front gebürstet (2mm)
• Unterputz-Montage

Technische Daten Leser

• User Kapazität: 990 PIN-User / RFID-Karten
• Betriebsspannung: 12- 18V/DC ± 10% (Gleichstrom)
• Stromsparmodus: < 25mA
• Bereitschaftsmodus: < 70mA
• Elektrische Anschlüsse: Spannungsversorgung, Relais-Kontakt,
  EXIT-Taster, Wiegand
• Relais: 1x Potentialfreies Relais (NO / NC / COM)
• Einstellbare Relais Öffnungszeit: 1-99 Sekunden
• E-Öffner Durchschalt-Last: 2 Ampere Maximum
• Betriebstemperatur: -40°C bis 60°C
• Betriebsfeuchtigkeit: < 98%RH
• Frontplatte: Edelstahl (2mm) + Kunststoff
• Oberfläche: Gebürstet
• Maße HxBxT in mm: 86 x 86 x 30 mm / 110 x 110 x 30 mm
• Schutzklasse: Spritzwasserfest (entspricht: IP66)

Technische Daten SRM-Modul

• Betriebsspannung: 12V DC
• Stromsparmodus: 6mA
• Bereitschaftsmodus: 45mA
• Eingänge: 1x 12V DC, 1x Sabotage-Impuls
• Ausgänge: 12V DC ± 10%, 2 x NO, 2 x COM, 2 x NC
• Anschluss: Schraubkontakte
• Montage: Hutschiene oder Schalterdose
• Maße (LxBxT): 52 x 52 x 33 mm
• Material: Kunststoffgehäuse
• Betriebstemperaturbereich: -20°C bis +55°C
• Funktion: Selbsthaltefunktion
• Aktivierung:Low-Level Impuls
• Gewicht: 32 g

Technische Daten Netzteil

• Montage: Hutschiene
• Eingangsspannung (max.): 240V/AC
• Eingangsspannung (min.): 110V/AC
• Ausgangsspannung (max.): 12V/DC
• Einstellbarer Bereich: 10,8 ~ 13,8V
• Ausgangsstrom (max.): 1,25A bei 12V
• Leistung: 15W
• Anzahl Eingänge: 1
• Anzahl Ausgänge : 1
• Anschluss: Schraubklemmen
• Maße (BxHxT): 18 x 90 x 55 mm
• Gewicht: 78 g

Bedienungsanleitung:

Lieferumfang

• 1 x PIN-Code & RFID Kontroller AE-PR1S

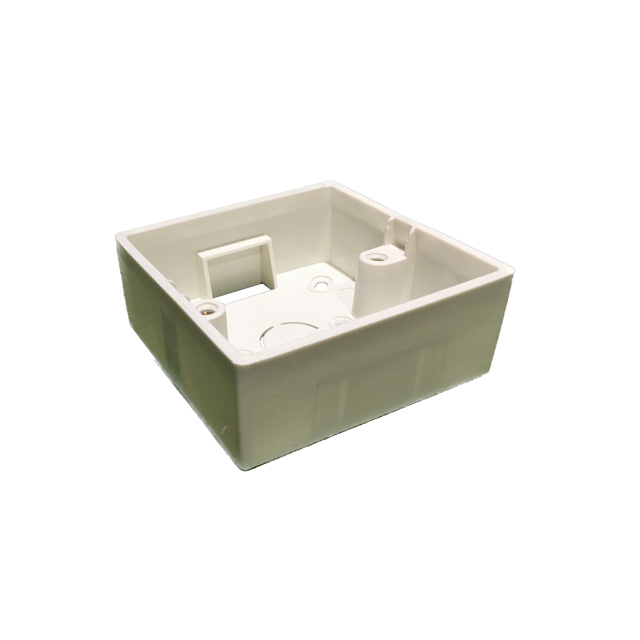

• 1 x Unterputzgehäuse
• 1 x Adapterrahmen
• 4 x Schraube
• 2 x Dübel
• 1 x Schraubendreher
• 1 x Diode IN4004
• 1 x Bedienungsanleitung DE als Download
• 1 x Abgesetztes Sicherheitsrelaismodul [SRM]
• 1 x 12V DC Netzteil
