Beschreibung

Fingerprint Scanner + MIFARE 13,56 MHZ Reader + SRM Modul AE-FR1S

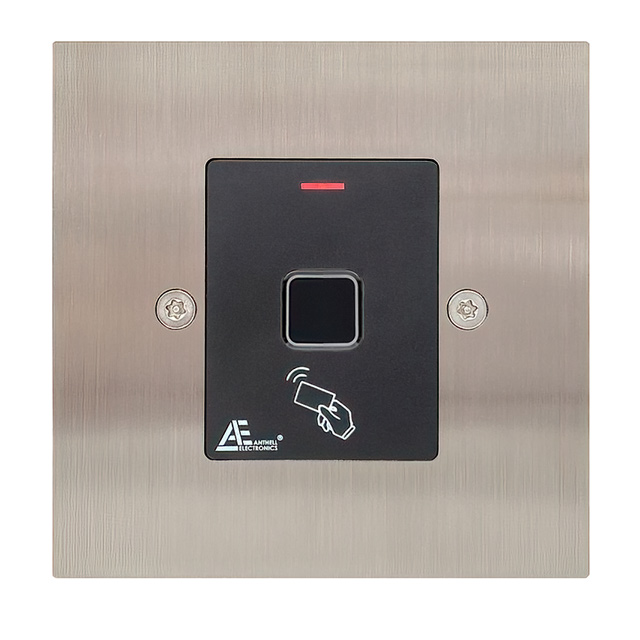

Der AE-FR1S ist ein wetterfester Fingerabdruckscanner mit RFID-Leser, ideal für den Einsatz in Innen- und Außenbereichen.

Hauptmerkmale sind:

• Fingerabdruck- und RFID-Zugang: Dual-Funktion ermöglicht Türöffnung per Fingerabdruck
  oder RFID-Karte.
• Kapazitiver Fingerabdruck-Scanner: Hohe Erkennungsrate mit Platz für 100 Fingerabdrücke
  und 890 RFID-Nutzer.
• Robuste Bauweise: Edelstahl-Front (2mm), spritzwassergeschützt (IP66),
  Unterputz- oder Aufputzmontage.

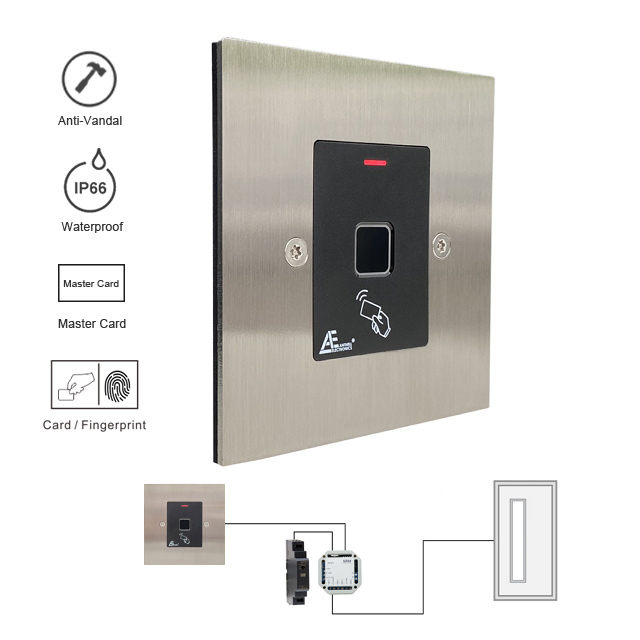

• Standalone- oder SRM-Modus: Kann direkt Türen steuern oder mit einem
  Sicherheitsrelais-Modul (SRM) zur Manipulationssicherheit genutzt werden.

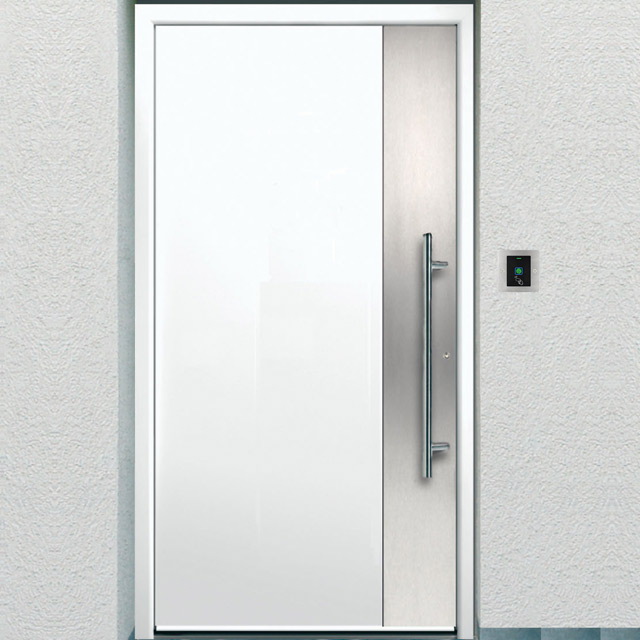

• Einsatzbereiche: Wohnhäuser, Büros, öffentliche Einrichtungen,
  mit Anschlussmöglichkeiten für Türöffner, Garagentore und Alarmanlagen.

Highlights Fingerprint Scanner

• Fingerabdruck und MIFARE-Erkennung
• 100 Fingerabdrücke
• 890 MIFARE-Karten
• Suchgeschwindigkeit < 1 Sec
• Nichtflüchtiger EPROM-Speicher

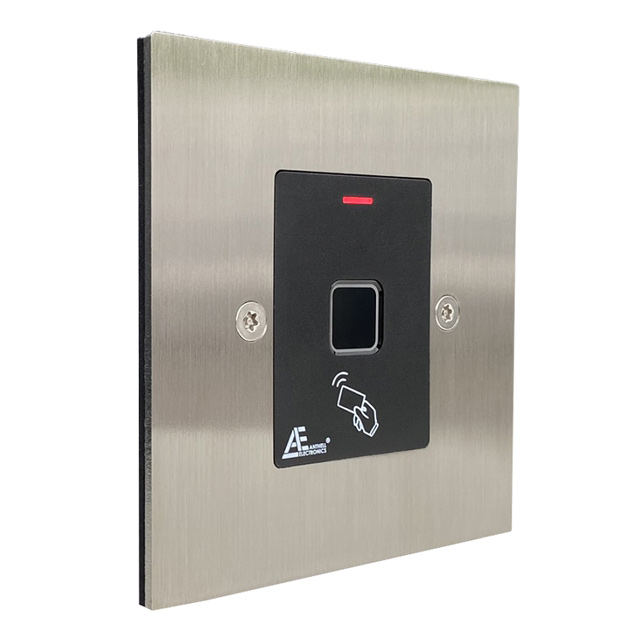

• Edelstahl Front gebürstet (2mm)
• Unterputz-Montage

Technische Daten Fingerprint Scanner

• User Kapazität: 100 Fingerabdrücke, 890 MIFARE-Karten / Transponder
• Betriebsspannung: 12V/DC ± 10% (Gleichstrom)
• Stromsparmodus: < 30mA
• Bereitschaftsmodus: < 150mA
• Fingerabdruck Scanner: Kapazitiver Vollflächen-Scanner
• Auflösung: 500DPI
• Lesegeschwindigkeit: < 1 Sekunde
• FAR: < 1%
• FRR: < 0.001%
• Elektrische Anschlüsse: Spannungsversorgung, Relais-Kontakt,
  EXIT-Taster, Wiegand
• Relais: 1x Potentialfreies Relais (NO / NC / COM)
• Einstellbare Relais Öffnungszeit: 1-99 Sekunden
• E-Öffner Durchschalt-Last: 2 Ampere Maximum
• Betriebstemperatur: -25°C bis 60°C
• Betriebsfeuchtigkeit: < 98%RH
• Frontplatte: Edelstahl (2mm) + Kunststoff
• Oberfläche: Gebürstet
• Maße HxBxT in mm: 110 x 110 x 30 mm
• Schutzklasse: Spritzwasserfest (entspricht: IP66)

Technische Daten SRM-Modul

• Betriebsspannung: 12V DC
• Stromsparmodus: 6mA
• Bereitschaftsmodus: 45mA
• Eingänge: 1x 12V DC, 1x Sabotage-Impuls
• Ausgänge: 12V DC ± 10%, 2 x NO, 2 x COM, 2 x NC
• Anschluss: Schraubkontakte
• Montage: Hutschiene oder Schalterdose
• Maße (LxBxT): 52 x 52 x 33 mm
• Material: Kunststoffgehäuse
• Betriebstemperaturbereich: -20°C bis +55°C
• Funktion: Selbsthaltefunktion
• Aktivierung:Low-Level Impuls
• Gewicht: 32 g

Technische Daten Netzteil

• Montage: Hutschiene
• Eingangsspannung (max.): 240V/AC
• Eingangsspannung (min.): 110V/AC
• Ausgangsspannung (max.): 12V/DC
• Einstellbarer Bereich: 10,8 ~ 13,8V
• Ausgangsstrom (max.): 1,25A bei 12V
• Leistung: 15W
• Anzahl Eingänge: 1
• Anzahl Ausgänge : 1
• Anschluss: Schraubklemmen
• Maße (BxHxT): 18 x 90 x 55 mm
• Gewicht: 78 g

Bedienungsanleitung:

Lieferumfang

• 1 x Fingerprint AE-FR1S
• 1 x Unterputzgehäuse
• 4 x Schraube
• 2 x Dübel
• 1 x Schraubendreher
• 1 x Diode IN4004
• 1 x Programmierfernbedienung
• 1 x Bedienungsanleitung DE als Download
• 1 x Abgesetztes Sicherheitsrelaismodul [SRM]
• 1 x 12V DC Netzteil
