Beschreibung

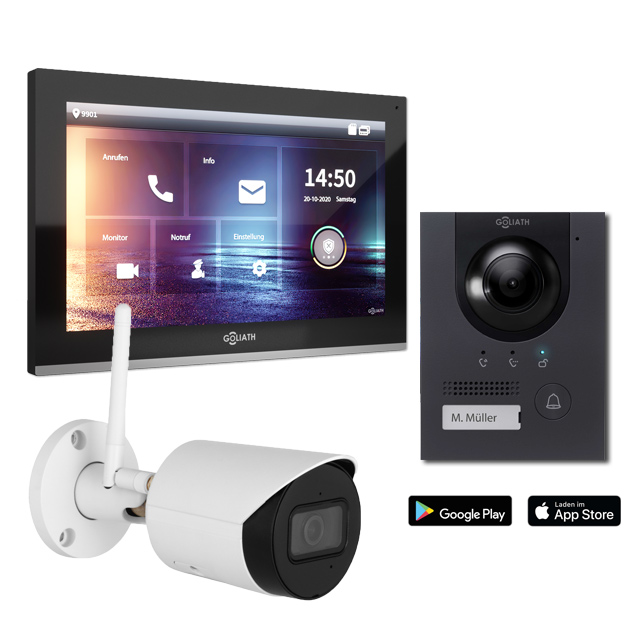

GOLIATH Hybrid IP Video Türsprechanlage | 1-Familie | 10 Zoll | WLAN Kamera | 180° Kamera

Achtung! Die Goliath 10″ Innenstationen sind nicht 2-Draht fähig. Wenn Sie Innenstationen per 2-Draht anbinden möchten, dann bitte die 7″ Innenstationen bestellen. Vielen Dank.

Als IP-Türsprechanlage ist eine Gegensprechanlage zu verstehen, bei der mehrere Komponenten über das interne Netzwerk verbunden sind. Dies hat den Vorteil, dass die einzelnen Komponenten einzeln über das Netzwerk ansteuerbar sind.

Goliath Hybrid Türsprechanlage

Bei der GOLIATH Hybrid Türsprechanlage handelt es sich um eine moderne Lösung der Türkommunikation in Verbindung mit vielen ausgeklügelten Funktionen auf Basis der IP-Technologie. Dank der IP-Technologie erhält die Anlage Möglichkeiten, von denen die mittlerweile veralteten analogen Systeme nur träumen können.

Die Goliath Hybrid Türsprechanlage kann sogar mit dem Smartphone oder Tablet gesteuert werden. Dadurch ist es möglich von überall aus mit Ihren Besuchern zu sprechen, sie zu sehen und die Tür zu öffnen.

Die Stromversorgung ist dank Anbindung über LAN Kabel und PoE Adapter Unterstützung nur noch ein Kinderspiel. Das bedeutet, dass bei der Installation ein Stromversorgungskabel eingespart werden kann und so auch an schwer zugänglichen Stellen oder in Bereichen, in denen viele Kabel stören würden, eine Installation möglich ist.

Erweiterbarkeit einer Goliath Hybrid Türsprechanlage

Der Erweiterbarkeit sind kaum Grenzen gesetzt, es können weitere IP Kameras, W-LAN Kameras, Gasmelder, Rauchmelder, Alarmmodule, Türsensoren, Aufnahmegeräte, eingebunden werden. Des Weiteren lassen sich auch weitere Innen- und Außenstationen auch im späteren Ausbau hinzufügen. Somit haben Sie das perfekt aufeinander abgestimmte System zur Überwachung Ihres Hauses.

Wichtig: Um den vollen Funktionsumfang der Innenstation nutzten zu können, benötigen Sie eine Goliath Hybrid Außenstation. Hier finden Sie eine Übersicht über alle Außenstationen.

Highlights

• 10″ Zoll IP Monitor
• HD-Auflösung (1024 x 600)
• Kapazitiver Full-Touchscreen
• Ferngesteuerte Türöffnerfunktion
• Bild-und Videospeicher
• 8 GB interner Speicher
• Anbindung von IP-Kameras/NVR/XVR
• Interkom zwischen den Monitoren
• Anschluss für Wohnungsklingel
• PoE Standard 802.af
• Erweiterbarkeit Innenstation: 5 Innenstationen je Masterstation
• Erweiterbarkeit Außenstation: 8 Aussenstationen je Masterstation

Funktionen

• Anruferlisten
• Klingelton je Türstation
• Mehrere Klingelmelodien
• Professionelle Interkomfunktion (gezieltes Auswählen einer bestimmten Innenstation möglich)
• Zeitgesteuerter DND Modus
• Anschluss für Wohnungsklingel
• Anschluss für einen zusätzlichen externen Gong
• Voreingestellte Hintergrundbilder

Technische Daten

• Montageart: Aufputz
• Bildschirmtyp: 10“ Touch LCD-Farbbildschirm
• Bildschirmauflösung: 1024 x 600 10″TFT LCD
• Freisprecheinrichtung: Vorhanden
• Interkom-Funktion: Gezielte Interkom Funktion zwischen den Innenstationen
• Türöffner-Funktion: Ferngesteuert
• Überwachungsmodus: Echtzeit-Videoüberwachung
• Mobile Steuerung: App für Smartphone und Tablet
• Abmessungen (BxHxT): 260mm x 170mm x 28mm
• Gewicht (kg): 0,8
• Bildschirmmenü: Vorhanden
• Farbsystem: PAL
• Klingeltöne: 2x für Klingel / 2x für Alarm
• Sonstige Einstellungen: Helligkeit und Lautstärke
• Mikrofon und Lautsprecher: integriert
• Stromversorgung: PoE, DC 12V 1A
• Stromverbrauch: Im Betrieb <7W

Die Installation kann entweder über 2 Adern oder LAN-Kabel vorgenommen werden. Durch die Flexibilität von 2-Draht und IP-Technologie sind dem Einsatzgebiet keine Grenzen gesetzt. Um beide Technologien miteinander zu verbinden, ist zusätzlich ein Umwandler nötig.

Hybride Türstation

Eine Goliath Hybrid Türsprechanlage besticht durch höchste Qualität und ebenfalls höchstem Anspruch. Außerdem stehen Design und modernste Technik gleichfalls im Vordergrund. Die hochwertige Hybrid-Außenstation aus dem Hause Goliath besteht deshalb aus einer eloxierten Aluminiumplatte und ist darum ein Hingucker in jedem Zuhause.

HD-Kamera

Durch die integrierte 2 Megapixel HD-Kamera mit einem 180° Weitwinkelobjektiv in der Diagonalen, haben Sie deshalb immer alles im Blick. Deshalb ist die Montage der Türsprechanlage sehr wichtig. Da nur bei sachgerechter Montage die optimale Nutzung gewährleitet ist. Die Goliath Hybrid Türstation ist ebenfalls mit einem LED Licht ausgestattet. Ähnlich einer Taschenlampe wird es bei schlechten Lichtverhältnissen zum Ausgleich eingeschaltet. Daher haben Sie immer ein klares Bild vom Geschehen vor Ihrer Haustür.

Kommunikation der Goliath Hybrid Türsprechanlage

Ein weiterer Vorteil ist das ebenfalls integrierte Mikrofon. Folglich ist eine Kommunikation mit Besuchern vor der Tür ebenfalls möglich. Außerdem verfügt die Goliath Türsprechanlage über eine Handy App für Android und iOS. Während Sie noch unterwegs sind, können Sie mit Besuchern vor der Tür kommunizieren. Zusätzlich können Sie die Tür manuell über die Innenstation, oder über die Handy App öffnen.

Staub- und Spritzwasserschutz

Durch den Staub- und Spritzwasserschutz der Goliath IP Türsprechanlage ist die Aussenstation daher perfekt für den Ausseneinsatz geeignet. Ebenfalls ist sie für den Einsatz in stark gefährdeten Bereichen gleichfalls geeignet. Ein weiterer Vorteil ist durch die vandalensichere Ausführung gegeben. Folglich wird sofort Alarm ausgelöst , sobald die Türstation entfernt wird. Außerdem können Sie die IP-Aussenstation gleichfalls als Auf- sowie als Unterputz montieren.

Ein weiterer Vorteil der Goliath IP Türsprechanlagen ist durch die Intelligente Rückmeldefunktion gegeben. Durch diese Funktion wird der Besucher akustisch darüber informiert, ob es klingelt und fordert ihn auf ebenfalls eine Nachricht zu hinterlassen.

QR-Code Scan

Ein weiterer Pluspunkt der Goliath IP Türsprechanlage ist der ebenfalls einfache P2P/QR-Code Scan. Endlich lässt sich eine Türsprechanlage schnell und daher komfortabel installieren. Folglich wird die Aussenstation daher automatisch gefunden und ebenfalls eingerichtet.

Highlights Goliath Hybrid Türsprechanlage

• 1/2 5″ 2 MP CMOS Kamera
• Echtes digitales 2-Draht Bussystem
• 2Draht: AV-2BM-22V2 erforderlich
• Eloxierte Aluminiumplatte
• Kamera mit Weitwinkel
• Diagonal 180°
• Horizontal 160°
• Vertikal 82°
• Schnappschuss bei Klingeln
• Klingelschildbeleuchtung: Nein
• Kostenlos Mobile App für iOS und Android vorhanden
• P2P / QR-Code Scan für schnelle Einrichtung
• Einstellungen bequem über das Netzwerk ändern
• Integriertes Access Modul für direkte Anbindung von Türschloss, Taster für Türöffner
• Schutzklasse IP65 / IK07
• Full-HD Auflösung
• Video Mailbox, Besucher kann Nachricht hinterlassen
• Echte IR Nachtsicht
• Ortunabhängige Überwachung und Steuerung des Systems
• Ferngesteuerter Türöffner-Funktion
• Anschluss über zwei Adern oder Netzwerkkabel
• Sabotageschutz auf der Rückseite, lauter Alarmton bei Manipulation, sowei Push-Benachrichtigungen über App
• Intelligente Rückmeldefunktion
• Standard PoE 802.af

Funktionen Goliath Hybrid Türsprechanlage

• Echtzeit Überwachungsbilder
• Türöffner-Funktion ebenfalls manuell ohne vorheriges klingeln möglich
• Anrufer-Übersicht, verpasste und angenommene Anrufe mit Datum, Uhrzeit und Gesprächsdauer
• unterstützt ebenfalls Gruppenanrufe
• Echo-Unterdrückung
• Bild- und Videosprechfunktion, manuell und außerdem automatisch
• automatische Tag & Nachtumschaltung während Dämmerung
• ebenfalls Sabotageschutz auf der Rückseite, lauter Alarmton bei Manipulation
• Bildrate einstellbar
• ebenfalls Namen- und Raumnummervergabe
• Berichtstatus / Protokoll / Ereignisliste
• Klingelzeit, Sprechzeit und Mailboxzeit einstellbar
• Lautstärke regelbar
• Aufzeichnungslängen einstellbar
• Türöffnerzeit ebenfalls einstellbar
• Passwortvergabe

Technische Daten

• Prozessor: Integriert
• Betriebssystem: Linux
• Klingeltaster: Mechanisch
• Kompatibilität: ONVIF; CGI
• Netzwerkprotokoll: SIP; P2P; IPv4; UPnP; SNMP; DNS; DDNS; RTSP; RTP; TCP; UDP
• Kamera: 1/2.5″ 2MP CMOS Low Illumination HD Farb-Fischauge Kamera
• Bildwinkel: Diagonal 180° / Horizontal 160° / Vertikal 82°
• Brennweite: 1.9 mm
• WDR: 120 dB
• Rauschunterdrückung: 3D NR
• Video-Kompression: H.265
• Video Auflösung: 50Hz: Hauptstream (720P@25 fps), Substream (1080P@25 fps)
  60Hz: Hauptstream (720P@30 fps), Substream (1080P@30 fps)
• Video Bildrate: 25 fps
• Video Bit Rate: 256 Kbps bis 4 Mbps
• Lichtsteuerung: Automatische Infrarotsteuerung
• Tag/Nacht Umschaltung: Automatisch (ICR)
• Audio Komprimierung: G.711u
• Audio Input: 1 Kanal
• Audio Output: Eingebauter Lautsprecher
• Audio Modus: 2 Wege Kommunikation
• Audio Verbesserung: Echounterdrückung / Digitale Rauschunterdrückung
• Audio Bit-Rate: 16 KHz, 16 Bit
• Status-LEDs: 3
• Elektrisches Türschloss: 1
• Alarm Ausgang: 1
• Power Output: 1-ch 12 VDC 100mA
• Exit-Knopf: 1
• Türstatus Erkennung: 1
• Schloss Kontrolle: 1
• Netzwerkanschluss: 1 x RJ45 10M/100M
• Stromversorgung: PoE-Switch, oder 2-Draht IP Modul DC 48V 1A
• Netzteil: optional
• Installation: Aufputz / Unterputz
• Zertifikate: CE; FCC; UL
• Abmessungen: 130mm x 96mm x 28.5mm
• Schutzklasse: IK07; IP65
• Betriebstemperatur: –30°C to +60°C
• Luftfeuchtigkeit: 10% bis 90%
• Stromverbrauch: <12W
• Gewicht: 0.4 kg

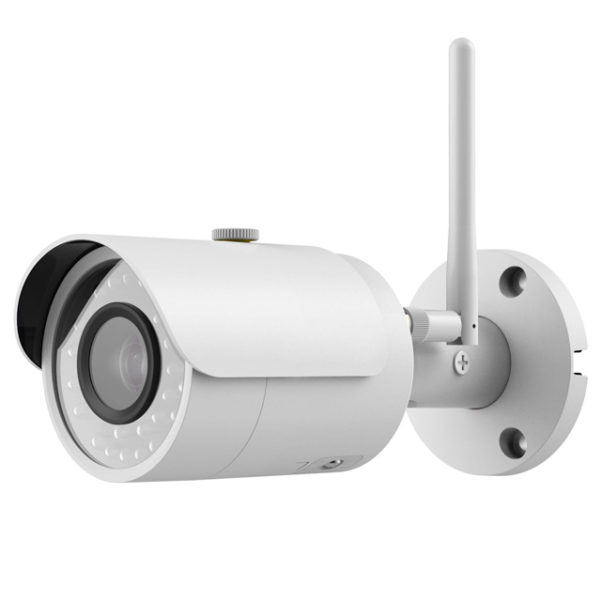

Die hochauflösende GOLIATH Überwachungskamera mit 4 Megapixeln und einem 2,8mm Objektiv zeichnet sich zu jeder Zeit durch die hervorragenden Bilder aus. Das bereits im Lieferumfang enthaltene und vorinstallierte 2,8mm Objektiv erlaubt einen flexiblen Einsatz der Kamera.

Dank der WiFi-Technologie lässt sich die Videoüberwachungskamera problemlos in Ihr Netzwerk integrieren. Der Fernzugriff über die vorhandene App erleichtert die Bedienung auch aus der Ferne.

Highlights

• 1/3″ 4 Megapixel CMOS
• 4.0 Megapixel
• WQHD Auflösung
• Bildwinkel: 115°
• 30 Meter Nachtsicht
• H.264 / H.265
• DWDR, 3DNR, Auto-Iris
• AWB, AGC, BLC
• ONVIF, PSIA, CGI
• SD-Karte bis 128GB
• Push-Benachrichtigung
• Wifi 2,4 GHz
• DC12V 1A benötigt
• Schutzart IP67
• Innen & Außenbereich

Der Tag & Nachtbetrieb der IP-Videoüberwachungskamera bietet dank einer erhöhten IR-Empfindlichkeit eine verbesserte Nachtsicht. Der elektronische Infrarot-Sperrfilter schaltet bei sich ändernden Lichtverhältnissen automatisch vom Farb- in den Schwarzweißmodus. Dank seiner einzigartigen Bildverarbeitungstechnologie mit verbesserter Empfindlichkeit  wird bei dieser Überwachungsamera ein noch schärferes und detailgetreueres Bild mit exakter Farbwiedergabe garantiert.

Kamera

• Auflösung: 4 Megapixel
• Aufnahmesensor: 1/3 ”4 Megapixel fortlaufend CMOS
• Effektive Pixel: 2560(H) x1440(V)
• RAM/ROM: 256MB/16MB
• Scansystem: fortlaufend
• Elektronische Verschlusszeit: Auto/Manuell, 1/3~1/100000s
• Lichtempfindlichkeit: 0.1Lux/F2.0(Color), 0Lux/F2.0(IR an)
• S/N Verhältnis: Mehr als 50db
• IR-Reichweite: Bis zu 30m
• IR-Steuerung: Automatisch / Manuell
• Infrarot LEDs: 24

Objektiv

• Brennweite: 2.8mm
• Bildwinkel: H: 115°
• Objektivtyp: Feste Brennweite

Intelligenz

• Ereignisse: Bewegungserkennung, Videomanipulation, Szenenwechsel,
      Netzwerkunterbrechung, IP-Adressenkonflikt, Illegaler Zugriff, Speicheranomalie
• IVS: Stolperdraht, Einbruch

Video

• Kompressionsverfahren: H.264/H.264B/H.264H/MJPEG
• Smart Codec: Unterstützt H.265+/H.264+
• Simultane Streams: 2 Streams
• Auflösung: 4M(2688×1520)/3M(2304×1296)/1080P(1920×1080)/720P(1280×720)/
      VGA(640×480)/ D1(704×576/704×480)/CIF(352×288/352×240)
• Aufzeichnungsrate: Hauptstream: 4M(1 ~ 20fps) Substream: D1(1 ~ 25/30fps)
• Bit Rate Kontrolle: CBR/VBR
• Tag/Nacht Umschaltung: Automatisch / Farbe /S/W
• BLC: BLC / HLC / WDR(120dB)
• Weißabgleich: Auto / Natural / Straßenlaterne / Outdoor / Manuell
• Verstärkungsregelung: Automatisch / Manuell
• Rauschunterdrückung: 3D DNR
• Bewegungserkennung: Aus / An (4 Bereiche, Rechteck)
• Bereich von Interesse: Aus / An
• Elektronische Bildstabilisierung: vorhanden
• Smart-IR: vorhanden
• Digital Zoom: 16X
• Drehen: 0°/90°/180°/270°
• Spiegeln: Aus / An
• Privatsphärenausblendung: Aus / An (4 Bereiche, Rechteck)

Netzwerk

• Netzwerk: RJ-45 (10/100Base-T)
• Protokoll: HTTP; HTTPs; TCP; ARP; RTSP ;RTP ;UDP ;SMTP ;FTP ;
      DHCP; DNS; DDNS; IPv4/v6; QoS; UPnP; NTP; Bonjour; Multicast; ICMP; IGMP
• Kompatibilität: PSIA, CGI
• Streaming Methode: Unicast / Multicast
• Max. Benutzer: 10 Benutzer / 20 Benutzer
• Speicher: NAS lokaler PC für direkte Aufzeinung, SD-Karte bis 128GB
• Web Viewer: IE, Chrome, Firefox, Safari
• Software: Smart PSS, DSS, DMSS
• Smartphone Unterstützung: IOS, Android

Elektrisch

• Stromverbrauch: unter 4,4W
• Stromversorgung: DC12V, PoE(IEEE 802.3af)(Class 0)

Allgemein

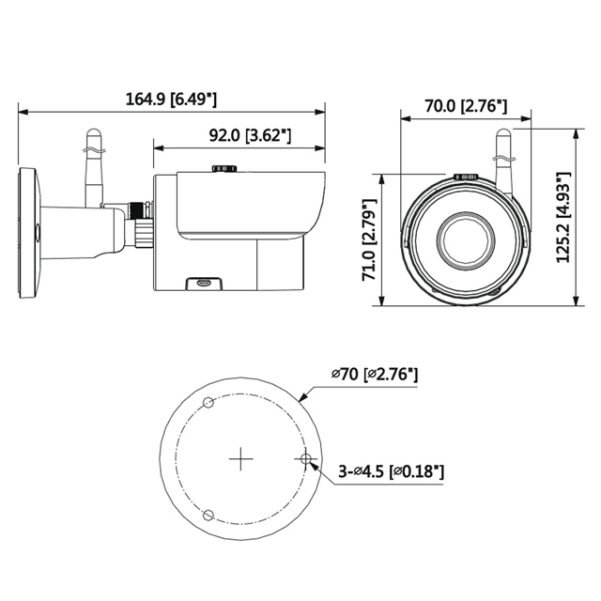

• Maße: 122mm x 88.9mm
• Gewicht: 0.45Kg
• Einsatzbereich: Innen- und Außenbereich
• Montage: Decken und Wandmontage
• Betriebstemperatur: -30° C ~ +60° C / weniger als 95% Luftfeuchtigkeit

Installationsbeispiel:

Bedienungsanleitung Innenstation:

Bedienungsanleitung Außenstation:

Lieferumfang

• 1 x Goliath IP Video Türsprechanlage Hybrid nach Wahl, AV-VTI10WV2 (Weiß)
      oder AV-VTI10SV2 (Schwarz)
• 1 x GOLIATH Türstation nach Wahl: AV-VTA02-22V2 (Silber) oder AV-VTA02-22AV2 (Anthrazit)
• 1 x PoE Switch 4 Port AV-NSP01-4P, oder 8 Port AV-NSP01-8P
• 1 x Unterputzgehäuse nach Wahl: AV-VTZ10V2 (Aluminium) oder AV-VTZ10AV2 (Anthrazit)
• 1 x Aufputzgehäuse nach Wahl: AV-VTZ11V2 (Aluminium) oder AV-VTZ11AV2 (Anthrazit)
• 1 x GOLIATH Türschloss-Sicherheitsmodul AV-VTZ16
• 1 x GOLIATH IP WLAN 4 MP Außen Kamera, Micro SD, 30m IR, Wifi Serie AV-IP206WifiV2
• 1 x GOLIATH Junction Box Halterung Installationsbox AV-HDC-Z08
• 1 x Trafo Stromversorgung Netzteil zum Einbau in Junction Box 12V 1,5A AV-ZN01
